新西环澧河大桥开始架梁了
自漯河市建筑学会与河南省土木建筑学会桥梁建筑文化研究中心举办的"混凝土质量行”活动拉开帷幕以来，我们发过几篇关于西环路桥梁建设的图文，有不少网友非常关注，想了解更详细的建设情况。

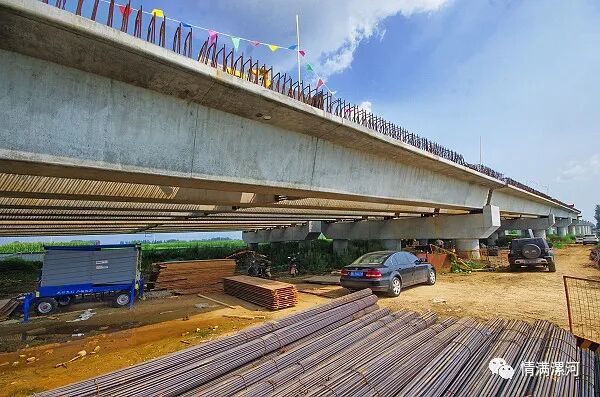

澧河大桥北岸的引桥

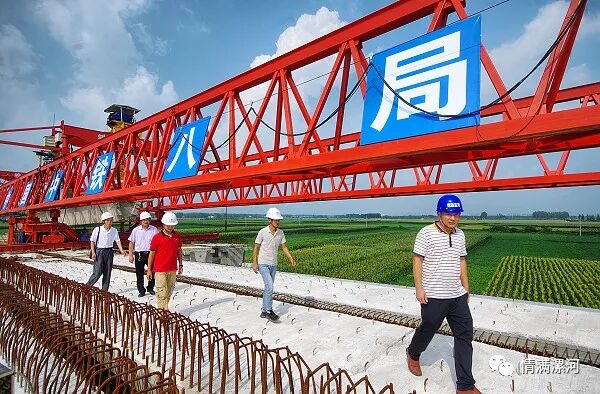

8月11日，气温36度，虽说天气炎热，蓝天白云还是给我们带来了好心情。小编会同漯河建筑学会秘书长刘志杰、漯河公路学会秘书长徐晓山，特邀了业主、监理、混凝土公司与施工单位的有关同志，一同来到澧河大桥施工现场，对桥梁的基本情况，质量把控，施工进度等情况进行了解。

咱们还是先了解一下澧河桥的设计标准和基本情况：根据河南省水利厅准予水行证许可决定书(豫水许准字[2017]93号)文件对澧河大桥的要求，并结合现场实际，这次澧河大桥是按100年一遇防洪标准设计的。桥位处设计流量为1900，设计洪水位为66.25m,近远期均无通航要求。本次设计新建一座27×30m预应力混凝士装配式小箱梁桥,其中澧河桥南北两岸河堤中间4跨（11#墩-15#墩）；桥梁全长817m。右前夹角90°，桥梁平面位于直线和R=3300m的左偏圆曲线上，墩台径向布设。根据许可决定书对河道防护的要求，对澧河大桥在桥梁左岸，现有护岸下游和右岸现有护岸上游，分别延伸50m的河道防护，护砌采用30cm厚的浆砌片石。

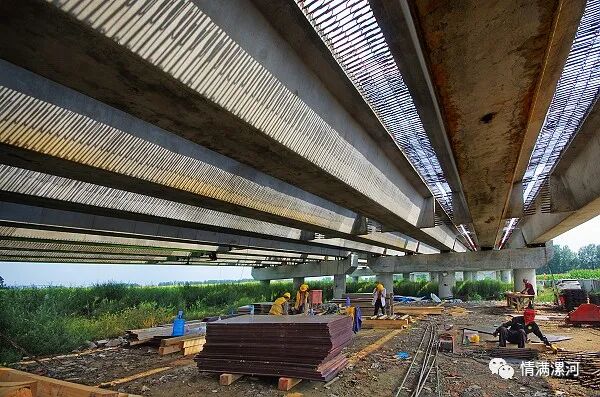

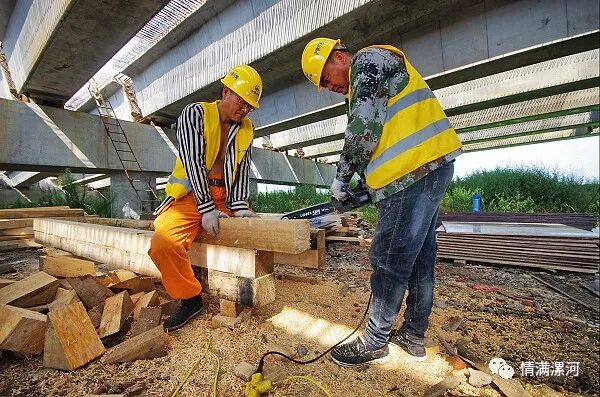

架设中的澧河大桥下工人们正在紧张施工
全桥均为装配式预应力砼组合箱梁，采用制梁场预制架桥机架梁，再进行顶板负弯矩张拉，下部结构为桩柱式桥墩，桥台采用桩柱式桥台，钻孔灌注桩基础。
主要工程量包括桩基168根，地系梁10个，桥台4个，墩身156个，盖梁52个，制架梁270片。
桥梁桩径1.6m，柱径1.4m，桩长46~54m，主墩13#、14#墩高16.5m。桥台盖梁高1.4m，下设Φ1.6m钻孔灌注桩，桩长38m。

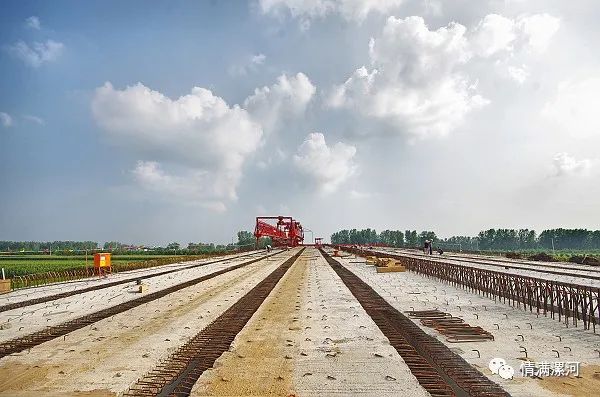

据工地负责人介绍，桥梁架设是7月25号开始的，现在已架起四跨，如果不受天气影响，27跨，270片箱梁到9月底就能架设完成。

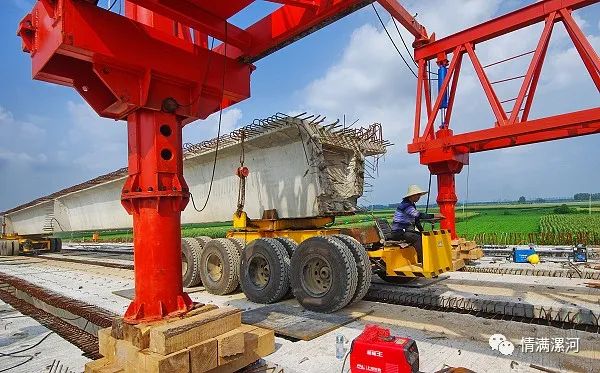

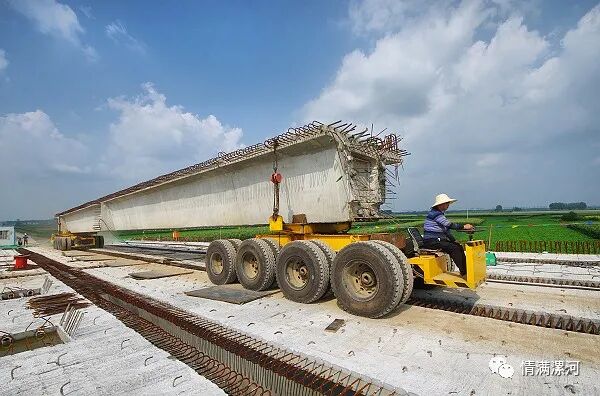

这样的车没见过吧？它是运送箱梁的专用车辆，把桥梁从制梁场运到施工现场就靠它了，30多米长啊！开这车，还真是要点驾驶技术的。

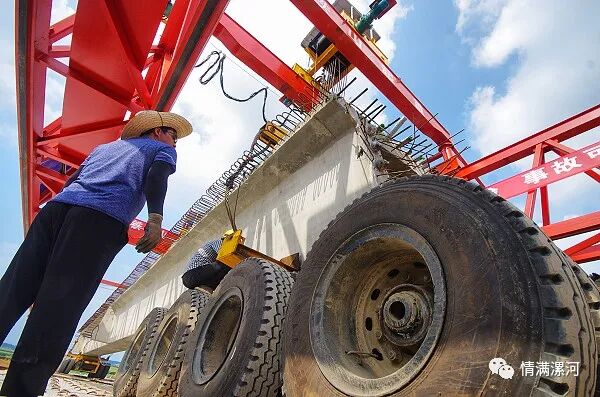

看图片就能知道，就是这样把箱梁运到架桥机下的。

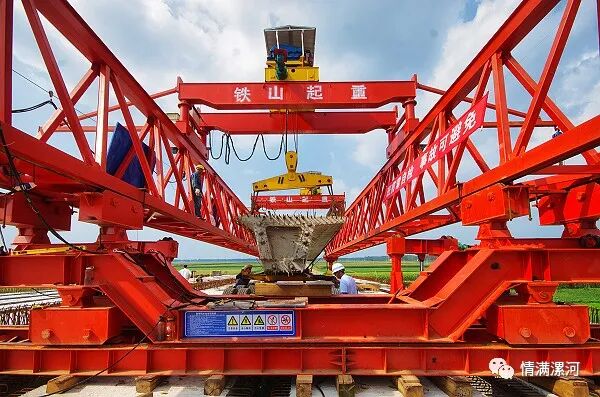

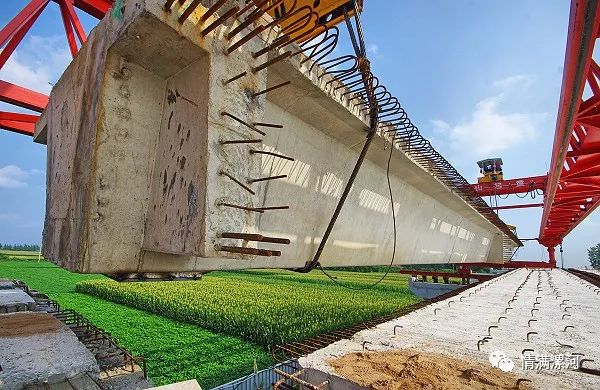

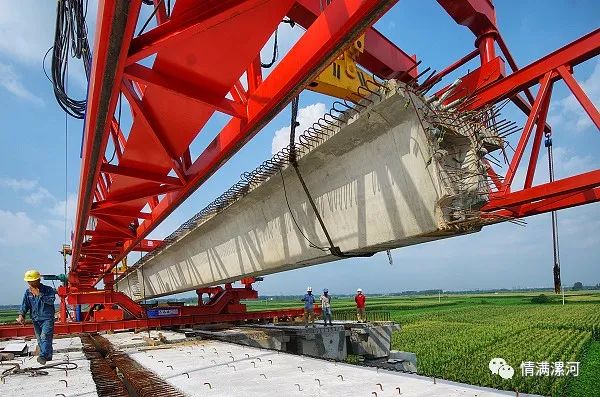

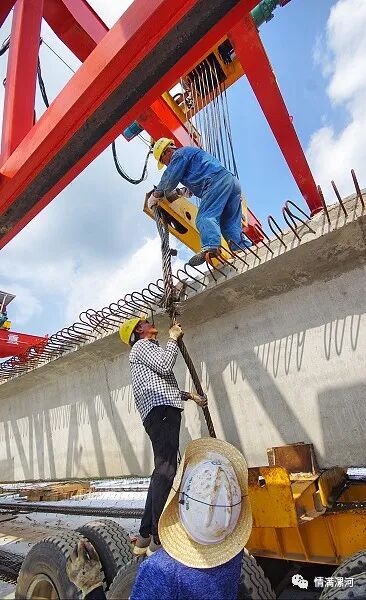

经过工人们的操作，架桥机把重达100吨的箱梁轻轻吊起，沿轨道向前推送。

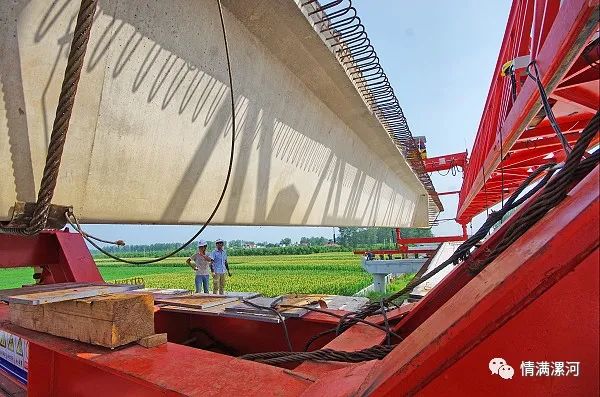

没想到，推送速度很快，这么个大家伙，几分钟就能到位。

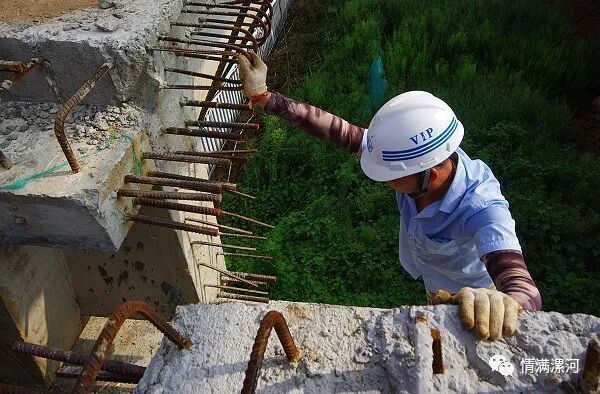

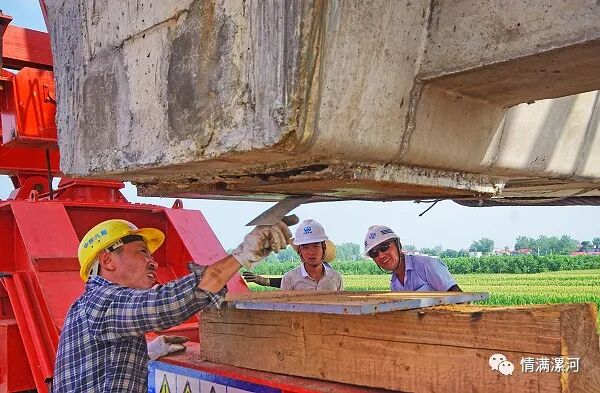

精益求精，一点不能马虎，发现底部有一点泥土，必须清理干净。

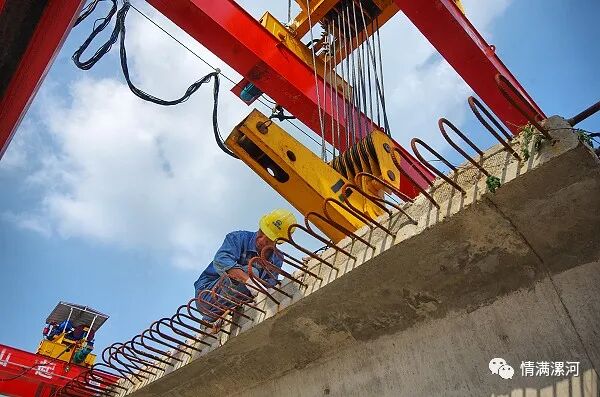

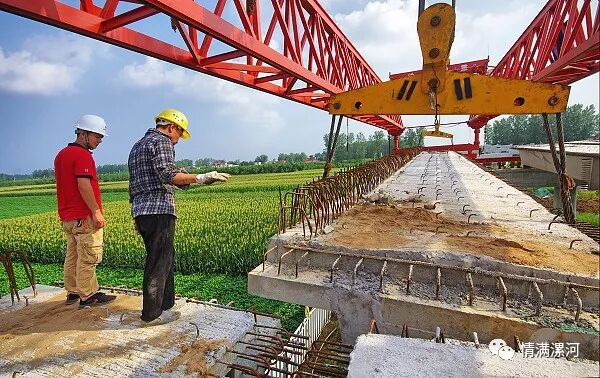

要说这架桥机司机和指挥配合的真是游刃有余，100吨的箱梁能一次精准到位，分毫不差。

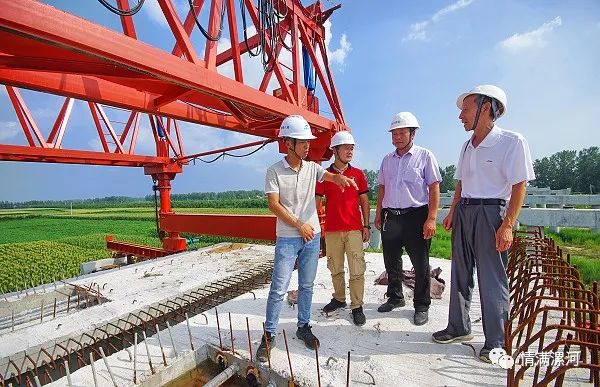

施工单位负责人向我们介绍了施工组织，工程进度，质量控制等情况。
负责人还告诉我们，预计明年5.1桥梁施工可全部结束。

据了解，新西环澧河大桥建设单位是：漯河市城市投资控股集团有限公司；代建单位：漯河市公路事业发展中心；监理单位：漯河信运监理咨询有限公司；设计单位：郑州市交通规划勘察设计研究院；施工单位：中铁八局集团有限公司；混凝土生产：舞阳县惠达莲花站。
图文：孙爱国
